samedi 10 mars 2012

Diorama - The Invaders - 2eme partie


Diorama "The Invaders" - 2eme partie:

La voiture étant quasiment prête (cf post précédent), je m'attaque à la soucoupe des envahisseurs.

La boite Monogram. Assez fragile celle-ci a subi les déformations dues à l'épaisseur limite du carton..mais heureusement pas de casse...hormis le toit de la soucoupe (non présent sur la photo)..trop déformé pour être conservé.
Un coup d'oeil dans la boite Monogram nous donne immédiatement un aperçu des difficultés à surmonter et des modifications à faire. En effet une erreur apparait d'emblée! Les 5 "boules" sous la soucoupe sont de la mauvaise couleur et forme. Il faut donc trouver un substitut afin de les éclairer dans la bonne teinte. Sinon le deuxième détail qui saute aux yeux est l'étroitesse de l'espace de travail pour y loger le système électrique. J'opte donc pour un passage des fils à travers l'engin et raccordés SOUS le plateau du diorama. Cela permet de disposer de l'alimentation à l'extérieur de la soucoupe..

La partie basse:
J'ai trouvé sur ebay.us ce lot de globes spécialement fait pour ce modèle par un maquettiste. .Je polis au papier de verre ceux-ci pour ne pas faire apparaître les diodes une fois l'éclairage enclenché. Je suppose que les globes ne sortent que lors des phases d'atterrissages car sinon il serait impossible de fermer les trappes/trains d'atterrissages.
Il faut donc faire une saignée à travers l'un des supports-trains d'atterrissage, pour y faire passer les cables éléctriques. Vous remarquerez que 2 circuits différents et séparés vont alimenter l'engin. J'y reviendrai plus tard..!

Une fois les saignée suffisantes, poncées et préparées, j'installe le cablage (20 cm pour avoir de la marge) et je rebouche au milliput.
La base de la soucoupe qui doit recevoir l'éclairage est entièrement évidée avec divers micro outils et une bonne dose de ponçage.. Une attention toute particulière est à faire sur le disque central qui doit être nickel..Une chose encore: CHAQUE encoche pour les pattes du "train d'atterrissage" est différente...il faut donc faire attention et numéroter les pièces pour ne pas avoir à forcer lors de l'installation qui se fera par simple "clic" sans collage.
On voit ici une fois fermé, le peu d'espace restant pour y loger le PCB de picprojects + les finitions !! Dur Dur !
J'ai récupéré des morceaux de grilles plastiques provenant d'une ancienne clim qui sont impeccable pour la finition du globe central. L'on voit également ici que les cables passent à travers une petite saignée faite contre l'une des pattes...very discret !
Aperçu une fois les globe installé....La soucoupe à entretemps été préparée à la peinture et peinte avec une teinte métallisée pour automobile


côté intérieur l'on voit les supports de diodes qui permettent de canaliser la lumière des leds vers l'extérieur.
Le dessous FINI avec le plasticarte peint en rouge translucide et les 5 "supports d'atterrissages" peints et vernis.
la partie haute de la soucoupe.


video

La suite ...en 3eme semaine..A suivre.

samedi 3 mars 2012

Diorama "The Invaders" 1ere partie...



David Vincent ... l'homme qui les a vus...!!!
C'est donc par ce biais que j'attaque le diorama de la soucoupe volante de la série "les Envahisseurs" (The Invaders" avec Roy Thinnes dans le rôle principal...)

La soucoupe des envahisseurs (dont on ne sait toujours pas pourquoi leur plans étaient aussi minables ;-)) est sortie dès les années 60 avec plusieurs rééditions depuis (cf le site qui leur est dédié en liens).
Ici il s'agit du modèle de Monogram de 1990 au 1/72ème.

L'approche que je fais pour cette construction est la suivante:
David Vincent (le héros) est dans sa Ford Galaxie 500 en pleine campagne devant un restaurant désaffecté "le Bud's Restaurant" lorsqu'il VOIT l'ovni se poser..C'est en fait une scène du générique du film. Il y a donc 3 éléments importants : la soucoupe, la voiture et le bâtiment en ruine...
Je vais aborder la progression à travers ces 3 éléments.

1) La Voiture:

Il m'a été impossible de trouver un modèle au 1/72eme je me suis donc rabattu sur un modèle au 1/64eme proche en taille visuelle..mais un modèle à retoucher pour se rapprocher du modèle de la scène.
En effet vous remarquerez de suite sur cette photo qu'ici il s'agit d'un modèle de course...et non pas la Ford Convertible du héros.

Une Ford Galaxie 500 1966...XL au 1/64ème de marque Greenlight.

Parmi les modifications apportées il y a: La couleur qui doit être un bleu clair métallique avec des reflets verts....autant dire TRES difficile à rendre !!. J'opte donc pour un mélange de couleur. Une touche de bleu métallique "H88 Hobby Color" avec du blanc mat pour adoucir .. la bonne couleur semble être 2/3 de bleu et 1/3 de blanc.. Le toit devient blanc pour simuler le hard top.

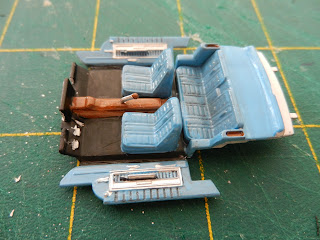

L'intérieur à été entièrement peint. Il était noir au départ. J'ai eu beaucoup de mal à trouver une couleur plausible. celle-ci apparait dans un catalogue Ford de 1966 "crimson blue"

Le dessous de la voiture à été peint sur métal (après une sous couche Tamiya) avec un petit vieillissement de bon aloi..;-)

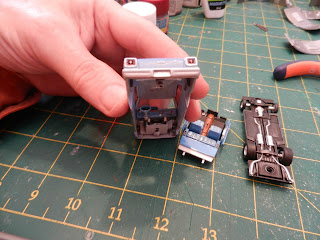

L'intérieur à d'abord été entièrement démonté au besoin avec l'aide d'une perceuse pour couper les jonctions métalliques. Les phares sont prépercés pour faire passer les fibres optiques (0,50mm pour l'arrière) et 1 mm à l'avant).

manque le marquage FORD, très difficile à rendre à cette échelle ...mais je ne désespère pas de trouver une astuce.. Des trous sont faits pour faire passer les 8 fibres optiques qui éclaireront les phares arrières..

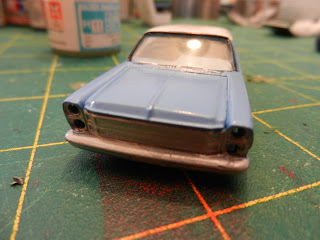

Les 4 phares avant sont eux aussi percés (galère!) pour faire passer des fibres optiques. Il va falloir trouer le plancher pour passer les fibres qui seront reliées au système électrique sous le diorama..
Pour David Vincent, j'opte pour la récupération d'un personnage présent dans la boite assis. Avec une petite modification au niveau des jambes et des bras, il devient crédible assis au volant de la Ford..

....suite en partie 2 la semaine prochaine.
